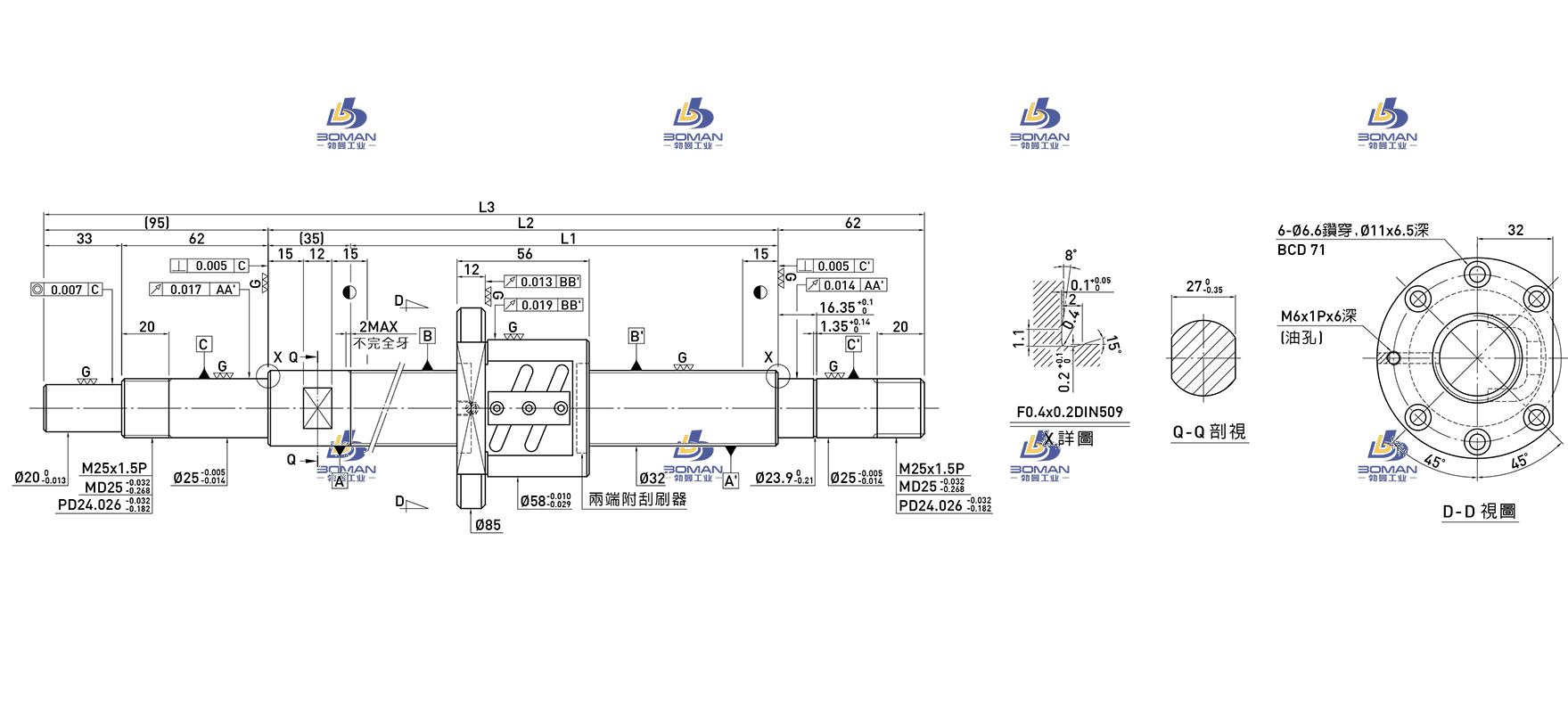

HIWIN上银 R32-5B2-FSW-265-415-0.018 上银滚珠丝杠图纸
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 R32-5B2-FSW-265-415-0.018 上银滚珠丝杠图纸，-HIWIN上银 R32-5B2-FSW-265-415-0.018 上银滚珠丝杠图纸-HIWIN上银 R32-5B2-FSW-265-415-0.018 上银2510滚珠丝杆组件 上银滚珠丝杆1620，是一种用于传递力量、实现直线运动的装置。它由滚珠丝杆和螺母组成，通过滚珠和滚道之间的接触来实现高效的传动。这种丝杆具有稳定性好、噪音低、寿命长等特点，广泛应用于机械设备、仪器仪表以及自动化系统等领域。 上银滚珠丝杆1620以其卓越的性能和可靠性备受推崇。它不仅具有较高的负载能力，而-HIWIN上银 R32-5B2-FSW-265-415-0.018 上银滚珠丝杠图纸--HIWIN上银 R32-5B2-FSW-265-415-0.018 上银滚珠丝杠图纸-
HIWIN上银 R32-5B2-FSW-265-415-0.018 上银滚珠丝杠图纸 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 29.324 |
|
| 滚珠节圆直径 | 32.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 58 |
|
| 法兰直径 | 85 |
|
| 螺母长度 | 56 |
|
| 螺母安装 | PCD | 71 |
| 额定动负载 | CaN | 1188 |
| 额定静负载 | C0aN | 2833 |
| 有效圈数 | 2.5x2 |
|
| 轴向间隙 | 0 |
|
| 最大行程 | 150 |
|
| 丝杠全长 | 415 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R32-5B2-FSW-265-415-0.018 上银滚珠丝杠图纸此型号部分数据来源于PMI FSBW2504A-2.5P pmi丝杆支撑座
